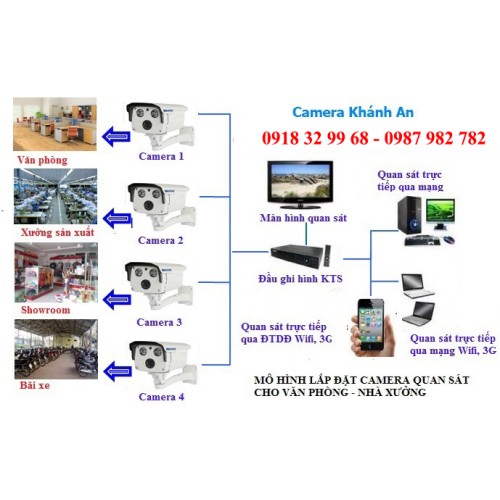

Hệ thống CCTV cơ bản bao gồm camera quan sát, thiết bị lưu trữ, điều khiển camera và thiết bị hiển thị. Camera được bố trí tại các khu vực cần quan sát, truyền hình ảnh liên tục về trung tâm điều khiển. Tại trung tâm điều khiển, các dữ liệu hình ảnh này sẽ được lưu trữ trong bộ ghi hình và hiển thị trên các màn hình quan sát. Đồng thời tại trung tâm cũng tích hợp các thiết bị điều khiển giúp điều

border=quot;0quot;

* Ứng dụng

Hệ thống camera quan sát là hệ thống dùng để theo dõi, giam sat và cảnh báo an ninh cho các khu vực như:
- Bãi đỗ xe, cửa ra vào, hành lang, thang máy, kho tàng,...
- Ngân hàng, Máy ATM, Kho, Cửa hàng, Siêu thị, Trạm xăng dầu,...
- Các khu chung cư, Khách sạn, Văn phòng, Bệnh viện, khu vực buôn bán, nơi công cộng, đường giao thông,...

* Cấu hình hệ thống

Hệ thống CCTV cơ bản bao gồm camera quan sát, thiết bị lưu trữ, điều khiển camera và thiết bị hiển thị. Camera được bố trí tại các khu vực cần quan sát, truyền hình ảnh liên tục về trung tâm điều khiển. Tại trung tâm điều khiển, các dữ liệu hình ảnh này sẽ được lưu trữ trong bộ ghi hình và hiển thị trên các màn hình quan sát. Đồng thời tại trung tâm cũng tích hợp các thiết bị điều khiển giúp điều khiển linh hoạt camera.
Hệ thống CCTV cho phép bảo vệ, nhân viên an ninh từ trung tâm có thể quan sát được một phạm vi rộng các khu vực cần giám sát, từ đó giúp kiểm soát chặt chẽ khu vực cần bảo vệ. Hình ảnh từ các camera có thể được ghi theo nhiều chế độ như ghi liên tục, ghi theo thời gian hoặc ghi theo sự kiện (chuyển động, cảnh báo ngoài…), để khi có bất kỳ sự cố nào xảy ra bảo vệ hoặc người có trách nhiệm có thể dễ dàng kiểm tra lại thời điểm xảy ra sự cố, qua đó có thể xác định nguyên nhân hoặc lấy đó làm bằng chứng trước pháp luật.
Ngày nay, hệ thống CCTV đã được tích hợp với các công nghệ mới giúp cho việc lưu trữ, xem lại cũng như sao lưu dữ liệu trở nên cực kỳ dễ dàng. Hệ thống còn có thể tích hợp vào mạng LAN hoặc Internet giúp người điều khiển có thể thao tác từ xa vào hệ thống.

1. Camera:

Camera là thành phần quan trọng nhất của hệ thống. Tùy theo mục đích giám sát, các khu vực cần theo dõi sẽ được lắp đặt các loại camera thích hợp:
• Camera màu: Quan sát trong điều kiện ánh sáng bình thường
• Camera hồng ngoại, Camera day/night: Quan sát trong điều kiện ánh sáng yếu và trời tối.
• Camera quay quét: Camera có thể điều khiển giúp quan sát linh hoạt.
Camera IP: Camera sử dụng giao thức TCP/IP để truyền tải hình ảnh, thuận tiện cho các mô hình giám sát phân tán.

2. Thiết bị lưu trữ hình ảnh (DVR-Digital Video Recorder):

• DVR là thành phần không thể thiếu của hệ thống CCTV giúp người quản lý có thể lưu trữ và xem lại dữ liệu hình ảnh các thời điểm nhất định. Nó cũng là thành phần trung gian liên kết giữa hệ thống CCTV với các hệ thống khác (hệ thống báo động, hệ thống kiểm soát vào ra, kết nối internet ….).
• Tùy theo mục đích sử dụng ta có các loại thiết bị ghi hình khác nhau, nhưng có thể phân vào các nhóm chính như sau :
• DVR: Đầu ghi hình chuyên dùng cho các hệ thống mở có thể có nhiều kết nối với các hệ thống khác và yêu cầu điều khiển hệ thống từ xa.
Card ghi hình: Chuyên dùng để tích hợp hệ thống camera cùng với máy tính PC.
NVR: Thết bị ghi hình qua mạng.
• VCR: Thiết bị ghi hình sử dụng băng từ.

3. Thiết bị điều khiển :

Thiết bị điều khiển là các thiết bị chuyên dùng để điều khiển các camera (camera quay quét, camera thân dài có đế quay quét…).
• Bàn phím điều khiển: chuyên dùng điều khiển camera quay quét, camera zoom, camera thân dài có đế quay...
• Ma trận Camera: Tích hợp cùng bàn phím điều khiển giúp điều khiển linh hoạt, thường sử dụng với các hệ thông lớn.

* Các mô hình hệ thống Camera quan sát

1. Mô hình hệ thống camera đơn giản (thông dụng)

border=quot;0quot;

Đây là mô hình được sử dụng phổ biến tại các khu chung cư, văn phòng... Hệ thống gồm các camera được lắp đặt tại các vị trí cần theo dõi, gửi hình ảnh về trung tâm quan sát. Tùy mục đích quan sát tại các vị trí, ta có thể chọn nhiều loại camera như camera dome màu cố định để lắp trong nhà, camera thân dài lắp tại khu gửi xe hay camera hồng ngoại để quan sát vào ban đêm... Trung tâm gồm có đầu ghi kỹ thuật số và màn hình hiển thị, làm nhiệm vụ nhận các tín hiệu hình ảnh từ các Camera và đưa hình ảnh hiển thị trên màn hình quan sát. Thông qua đầu kỹ thuật số, ta có thể lữu trữ hình ảnh, xem lại các hình ảnh đã lưu cũng như copy dữ liệu đã ghi được khi cần thiết. Đầu ghi cũng có nhiều chức năng như chọn chế độ ghi (ghi liên tục, ghi theo thời gian hoặc theo chuyển động), chọn chất lượng hình ảnh ghi hoặc thời gian lưu trữ...

2. Mô hình hệ thống kết hợp

border=quot;0quot;

Đây là mô hình hệ thống kết hợp, sử dụng nhiều thiết bị cho các thiết kế chuyên dụng. Hệ thống sử dụng các camera cố định, camera quay quét, zoom, được điều khiển bởi các bàn điều khiển giúp quan sát một cách rộng hơn phạm vi cần theo dõi. Các dữ liệu từ các camera cũng được truyền về thiết bị điều khiển là đầu ghi kỹ thuật số, để quản lý việc theo dõi, xem lại cũng như sao lưu dữ liệu khi cần thiết qua các thiết bị lưu trữ số. Ngoài ra ta còn có thể theo dõi qua mạng LAN, Internet giúp thuận tiện, linh hoạt hơn trong việc kiểm soát. Hệ thống cũng có thể được tích hợp với các hệ thống khác như hệ thống báo cháy, báo động...

3. Mô hình hệ thống tích hợp công nghệ cao

border=quot;0quot;

Mô hình này giúp cho việc theo dõi cũng như quản lý từ xa một cách thuận tiện. Thông qua đường truyền Internet của mạng LAN/WAN, việc theo dõi các khu vực cần giám sát trở nên thuận tiện hơn bao giờ hết. Hệ thống tích hợp các thiết bị như bàn điều khiển để điều khiển camera quay quét, giúp phạm vi quan sát được rộng hơn. Hệ thống có khả năng mở rộng dung lượng bộ nhớ để tăng thời gian ghi hình bằng các thiết bị ổ cứng ngoài, cũng như sao lưu dữ liệu thuận tiện qua các thiết bị lưu trữ số như USB hoặc thẻ nhớ. Hệ thống này cũng được tích hợp với các hệ thống thông minh khác như hệ thống báo cháy, hệ thống chống trộm...

4. Mô hình ma trận

border=quot;0quot;

Mô hình này sử dụng một ma trận đầu vào để quản lý, lập chương trình cho các camera, vận hành linh hoạt, kết nối với các thiết bị khác như sensor, alarm,...tùy thuộc vào mục đích sử dụng.

5. Mô hình hệ thống Camera IP

border=quot;0quot;

Đây là mô hình hệ thống Camera hiện đại nhất hiện nay với độ linh hoạt cao, khả năng mở rộng hệ thống một cách dễ dàng với chi phí tối thiểu. Hệ thống giúp cho việc theo dõi, quản lý từ xa trở nên thuận tiện và dễ dàng. Hệ thống gồm các camera IP được lắp tại các vị trí cần theo dõi. Tín hiệu hình ảnh nhận được sẽ được truyền qua Modem và được lưu trữ vào máy tính. Ta có thể quan sát, kiểm tra theo dõi cũng như sao lưu dữ liệu tại bất kỳ nơi nào có kết nối Internet. Hệ thống cho phép sự linh hoạt trong việc cấu hình hệ thống, như chọn các kiểu ghi hình, chọn các thông số hình ảnh ghi được cũng như việc giám sát và quản lý theo thời gian thực.

* Một số mô hình cụ thể

1. Mô hình hệ thống quản lý phương tiện

border=quot;0quot;

Mô hình này được ứng dụng một cách rộng rãi tại các khu vực đỗ xe, trạm kiểm soát... Hệ thống bao gồm camera quan sát, thiết bị lưu trữ và được tích hợp với các hệ thống quản lý như barie tự động, nhận dạng phương tiện.. Mô hình này thuận tiện trong việc kiểm soát phương tiện, xử lý lưu lượng xe cũng như cấp phép truy cập vào các điểm hạn chế.

2. Mô hình ứng dụng cho các văn phòng, cửa hàng, ngân hàng…sử dụng camera chuyên dụng

là loại camera cố định được thiết kế chuyên dụng, một sự kết hợp giữa hình ảnh chất lượng, tầm quan sát rộng và khả năng chọn lựa chế độ quan sát đa dạng cho nhiều ứng dụng như trong nhà, quầy giao dịch, điểm trông giữ xe...

border=quot;0quot;

Với độ phân giải cao sử dụng cảm biến CMOS 1280 x 720, với độ phóng to điểm ảnh 3X-4X cho tiêu chuẩn camera chất lượng cao, hệ thống sử dụng bàn điều khiển để chọn chế độ zoom tại các vị trí cần thiết, giúp quan sát một cách rõ ràng và chi tiết hơn khu vực cần quan sát
